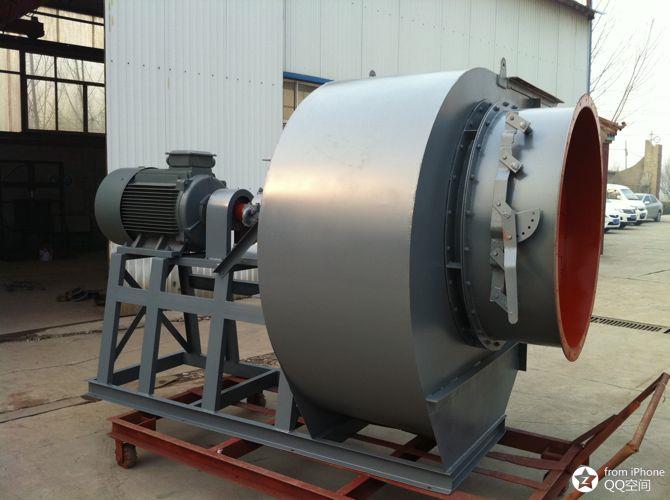

Відцентровий вентилятор для цегляної печі

Відцентровий вентилятор для цегляної печі Середовищем, що транспортується вентилятором, є повітря, а максимальна температура не повинна перевищувати 80 градусів; Середовищем, що транспортується вентилятором, є димовий газ, а максимальна температура не повинна перевищувати 250 градусів.

Пристрій для видалення пилу повинен бути встановлений у передній частині вентилятора з індукційною тягою, щоб максимально зменшити вміст пилу в димових газах, що надходять у вентилятор. Відповідно до ситуації використання загальних електростанцій ефективність пристрою для видалення пилу не повинна бути нижчою за 85 відсотків.

Вентилятор в основному складається з робочого колеса, корпусу, повітрозабірника, регулюванняклапані частина трансмісії.

1. Робоче колесо: 12 шматків гіпокінезних косо зрізних лопатей типу крила приварені до середини конусоподібної передньої пластини та плоскої задньої пластини. Завдяки використанню крилоподібних лопатей гарантуються характеристики основної ефективності, низький рівень шуму та висока міцність вентилятора. Робоче колесо може працювати стабільно та надійно за допомогою корекції статичного та динамічного балансу та випробувань на перевищення швидкості. Вентилятор і крильчатка вентилятора з індукційною тягою одного номера машини мають однакову конструкцію, але різні матеріали. Як правило, виберіть A3 для вентилятора та виберіть 16Mn для індукційного вентилятора.

2. Корпус: він зварений у формі спіралі зі звичайними сталевими пластинами. Корпус одинарного всмоктувального вентилятора виготовляється в трьох різних формах (корпус №18-12 складається в цілу конструкцію і не розбирається, корпус №14-16 випускається з двома типами відкривання та корпус №18-29,5 виготовляється в трьох типах відкривання). Для припливного вентилятора спиральна пластина має відповідне потовщення, щоб запобігти зносу.

3. Повітрозабірник: конвергентний і обтічний повітрозабірник складається з цілісної конструкції, яка кріпиться з одного боку вентилятора за допомогою болта.

4. Регулювальний клапан: Це пристрій, який використовується для регулювання потоку, який встановлюється в осьовому напрямку перед входом повітря. Діапазон регулювання становить від 0 градусів (повне відкриття) до 90 градусів (повністю закрите). Положення ручки регулювального клапана: воно знаходиться з правого боку, якщо дивитися з напрямку повітрозабірника, штовхаючи ручку знизу вгору, це напрямок від повністю закритого до повного відкриття для правого циклону. вентилятора, натискаючи його зверху вниз, це напрямок від повністю закритого до повного відкриття для лівого циклонного вентилятора.

5. Частина трансмісії: головний вал частини трансмісії виготовлений із високоякісної сталі, а вентилятор має підшипники кочення. Корпус підшипника буває двох типів: № 8—16 використовує вбудований картриджний корпус підшипника; №18—29.5 використовує два окремих корпуси опорних підшипників. Корпус підшипника оснащений термометром і індикатором рівня масла (тільки для вентилятора). Мастильною оливою є механічна олива № 30, і кількість оливи має відповідати вимогам, позначеним рівнем оливи. Якщо корпус інтегрального циліндричного підшипника №8—16 використовує суху оливу, до кульової сторони корпусу підшипника слід додати масляну перегородку та підготувати кріпильну канавку. Припливний вентилятор оснащений пристроєм водяного охолодження. Тому необхідно додати водопровід. Витрата води змінюється залежно від температури, яка зазвичай вважається відповідно до 0.5-1 м3/год.
